我们之前由详细说过开关型稳压电源的概念，本文继续来说开关稳压电源的电路结构、特点以及它的类型分类，以及开关稳压电源的工作原理。有对概念还不理解的请关注下方的相关文

我们之前由详细说过开关型稳压电源的概念，本文继续来说开关稳压电源的电路结构、特点以及它的类型分类，以及开关稳压电源的工作原理。有对概念还不理解的请关注下方的相关文章。

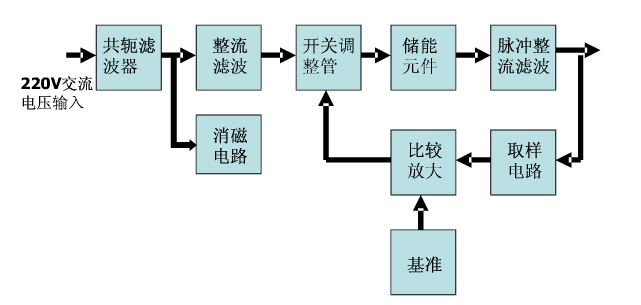

开关稳压电源的电路结构图如下：

功能：将220v交流电压转换为电视机个电路所需要的各种稳定的直流电压

开关稳压电源的特点较以前的老电源有了很大的改变，从外观上、功能上、实用性上都有了质的突破。

具体的特点可分为如下四点：

1.功耗小、效率高；

2、调整范围宽；

3、不需要用电源变压器，具有重量轻、体积小、成本低等优点；

4、稳定性、可靠性高由于效率高、功耗小，机内的温升降低，提高了整机的稳定性和可靠性。

开关型稳压电源的类型分类在相关文章中也有具体的说明，本文简要阐述一些重点。开关型稳压电源可以按照连接方式、控制方式、激励方式三个层面来分类。

按开关电源与负载的链接方式可分为

1、串联型：开关电源中开关晶体管与负载串联连接；

2、并联型: 开关电源中开关晶体管月负载并联连接。

按照不同的控制方式可以分为

1、脉冲宽度控制式：利用加到开关调整管脉冲宽度的不同，控制开关调整管的导通时间，达到稳定输出的目的；

2、频率控制式：控制振荡器的重复周期，达到稳压输出的目的；目前生产的彩色电视机绝大部分是采用脉冲宽度控制式，频率控制式极少采用。

按找不同的激励方式可以分为

1、他激式：需要开关电源外的激励信号来启动开关调整管的方式；

2、自激式：由开关电源内部电路来启动开关调整管的方式。

一般他激式都是由行逆程脉冲作为开关调整管导通的激励信号，不少自激式开关电源为了使振荡频率与行频同步，也采用行逆程脉冲作为触发电平。

开关稳压电源电路大概的工作原理过程图如下：

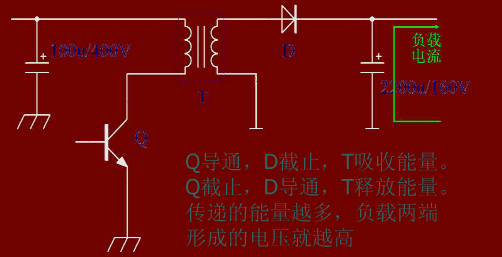

能量转换过程

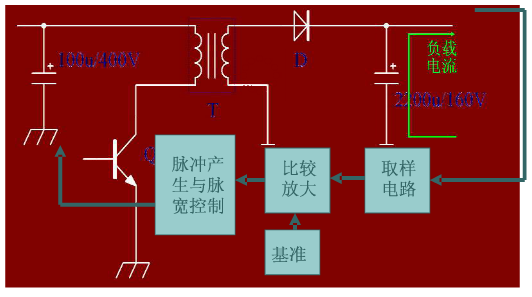

稳压过程

本文我们说明了开关型稳压电源的电路结构、它的特点、类型分类，还有就是电源的工作原理过程图。在实际的学习运用中，还有很多不好理解的问题，在慢慢的经验积累下，开关电源的研发设计就会容易一些。如果您有兴趣也可来我公司参观学习。
