什么是高频开关电源及它的工作原理
时间：2015-12-28来源：tac浏览次数：
内容简介：
在开关电源中高频开关电源又有着重要的地位和作用，它的优点众多，已经取代了传统的电源，在市场的应用也很广泛。本文将从电源的定义、优点及基本的工作原来来分析下高频开关
在开关电源中高频开关电源又有着重要的地位和作用，它的优点众多，已经取代了传统的电源，在市场的应用也很广泛。本文将从电源的定义、优点及基本的工作原来来分析下高频开关电源。
一、什么是高频开关电源
首先我们来说说什么是“高频”，“高频”是指较高的频率，指每秒钟振荡的次数，以高频开关电源的专用芯片TL494来说，它的基准振荡频率为25KHZ，频率比传统的50HZ电源高了500倍。那么高频开关电源通常也称为开关型整流器SMR，它是通过MOSFET或IGBT的高频工作，开关频率一般控制在50-100kHz范围内，实现高效率和小型化。

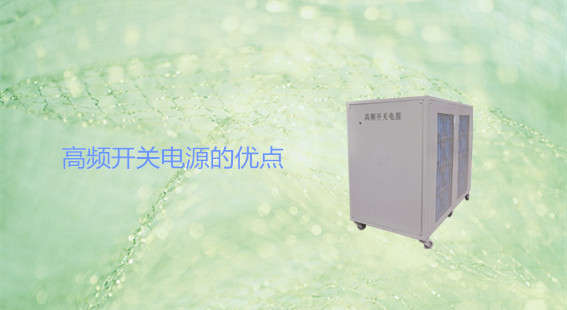

二、高频开关电源的优点
它有着众多的优点，首先我们想到的是外形方面，它具有体积小、重量轻的最大特点；
第二是在材料上有了很大的节约，比如产品中的铜和铁的成分；
第三相比于传统的电源它有着多重的保护措施，传统电源仅仅是保险丝。所以在稳定性来说非常可靠。
第四是相比传统电源，在电压调整范围上面来说，相比较要宽很多，能够轻松的实现大范围的电压调整工作；
第五是相比传统电源能效比要高很多；
最后一点是最新的高频电源已经没有了传统电源的50周交流声，大大提高了产品的质量。
通过以上分析电源的优点，现在它已能取代了传统的电源，应用也相当的广泛。开关电源有如此多的优点，已经越来越广泛的应用逐步取代了传统电源。

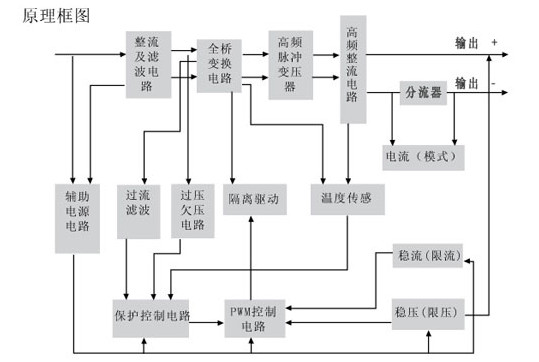

三、基本的工作原理
把交流通过二极管整流.电容滤波变成直流，再通过1620KHz左右高频振荡发生器。开关管和高频开关变压器的作用,把直流转换成所需要的振幅高频脉冲电压。最后再通过高频二极把这高频脉冲电压整流.电容滤波输出所需要的直流电压。输出的稳压是靠在输出端取出取样电压去调整振荡器的频率和脉冲占空比。从而实现自动调整高频脉冲电压占空比最终达到输出直流电压的稳定.调整输出直流电压原理也一样用人为的方法去改变振荡频率和脉冲占空耒实现改变输出直流电压目的。 简单说开关电源的基本原理就是：交流变直流再变脉冲电压又再变直流的一个过程。它具有稳压精度高，省耗小等特点。
以上我们通过高频开关电源的定义理解、多重优点以及基本的工作原理简单的进行了分析。更多的介绍请多多关注我们的官网或联系我们。对于开关电源技术层面来说，经验还是很重要，欢迎您与我们一起共同探讨开关电源的技术问题。
