什么是涌浪电流(Inrush Current)? 产生的原因、如何
时间：2016-04-13来源：tac浏览次数：
内容简介：
我们在设计开关电源的过程当中会遇到各种问题，今天来说说涌浪电流，大多数人都会问什么是涌浪电流，及涌浪电流是怎么产生的，由该如何的去抑制涌浪电流，在什么地方是需要我
我们在设计开关电源的过程当中会遇到各种问题，今天来说说涌浪电流，大多数人都会问什么是涌浪电流，及涌浪电流是怎么产生的，由该如何的去抑制涌浪电流，在什么地方是需要我们注意的，小编总结一下答案供大家参考。
一、什么是涌浪电流(Inrush Current)
一、什么是涌浪电流(Inrush Current)
较常规的定义

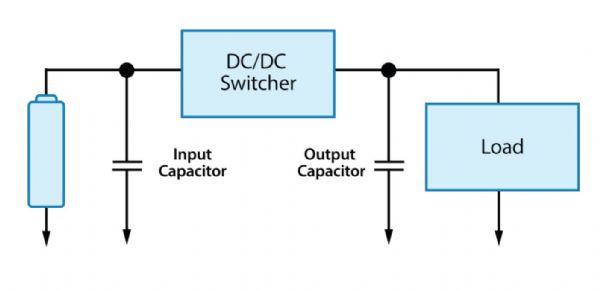

浪涌电流指开关电源接通瞬间，流入开关电源设备的峰值电流。由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。浪涌电流是指电网中出现的短时间象“浪”一样的高电压引起的大电流。当某些大容量的电气设备接通或断开时，由于电网中存在电感，将在电网产生“浪涌电压”，从而引发浪涌电流。 一般不管设备容量大小，都会存在浪涌电压，问题是小容量的设备产生的浪涌电压较小，不会产生多大的危害，因此常常被人们所忽略。 在脱线变换器启动期间，因对大容量电容器充电会产生一个大电流。这个大电流比系统正常电流大几倍乃至几十倍(即所谓浪涌电流)，而这可能使AC线路的电压降落，从而影响连接在同一AC线路上的所有设备的运行，有时会烧断保险丝和整流二极管等元件。因此，必须对其加以限制。
在开关电源中的专业定义

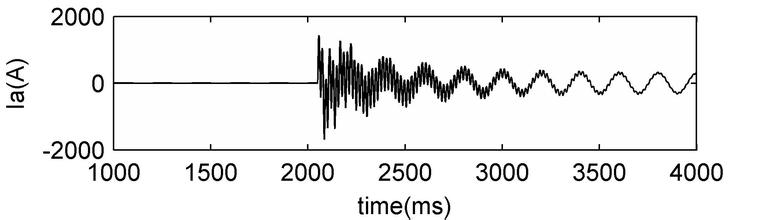

交换式开关电源供应器在输入电源送电的瞬间会出现一短暂(1/2~1电源周期，EX:60Hz电源1/120~1/60秒)的大电流(依产品设计约为20~60A，请参考产品规格书)，产品开机之后便恢复正常电流输入，每次都在电源输入端送电的瞬间才会出现，此为正常现象，并不会造成电源供应器的损坏。但不建议持续对电源供应器开机/关机。另应注意，如果使用多台电源供应器同时间开机时，有可能会造成系统配电的保护开关跳脱动作。
二、涌浪电流产生的原因
由于电压突变引起的
浪涌电流是指电网中出现的短时间象“浪”一样的高电压引起的大电流.当某些大容量的电气设备接通或断开时间,由于电网中存在电感,将在电网产生“浪涌电压”,从而引发浪涌电流.
三、如何抑制浪涌电流
1、在电路的输入端，串联热敏电阻的方法，可以有效地抑制浪涌电流。实际应用的例子是很多的，例如电脑电源。
2、专用于抑制浪涌电流的热敏电阻，具有负温度系数：冷态时电阻值较大，可以限制开机出现的冲击电流，而开机完成后，热敏电阻因电流产生的热，而使电阻值下降，不会影响电路的正常运行。
四、有什么地方需要注意
建议多台电源供应器应间隔逐一开启，或采用电源产品的遥控功能进行产品开/关机。
以上内容从涌浪电流的定义、引起原因、如何抑制涌浪电流、及需要注意的地方来剖析了涌浪电流的问题，如果大家在开关电源的设计研发或开关电源的使用中遇到更多的问题请与我们山东开关电源研究中心联系。
