什么是开关电源及它的工作原理和用途
时间：2015-11-02来源：tac浏览次数：
内容简介：
目前网络上关于什么是开关电源、开关电源的工作原理、分类、用途等问题太多，回答也都是参差不齐，现为大家总结关于开关电源的相关问题，希望能给您带来帮助。
目前网络上关于什么是开关电源、开关电源的工作原理、分类、用途等问题太多，回答也都是参差不齐，现为大家总结关于开关电源的相关问题，希望能给您带来帮助。
一、什么是开关电源
它是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。
开关电源一般有三种工作模式：频率、脉冲宽度固定模式，频率固定、脉冲宽度可变模式，频率、脉冲宽度可变模式。前一种工作模式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作模式多用于开关稳压电源。另外，开关电源输出电压也有三种工作方式：直接输出电压方式、平均值输出电压方式、幅值输出电压方式。同样，前一种工作方式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作方式多用于开关稳压电源。
二、开关电源的优点
功耗小,效率高.在开关电源电路中,晶体管V在激励信号的激励下,它交替地工作在导通—截止和截止—导通的开关状态,转换速度很快,频率一般为50kHz左右,在一些技术先进的国家,可以做到几百或者近1000kHz.这使得开关晶体管V的功耗很小,电源的效率可以大幅度地提高,其效率可达到80%.
体积小,重量轻.从开关电源的原理框图可以清楚地看到这里没有采用笨重的工频变压器.由于调整管V上的耗散功率大幅度降低后,又省去了较大的散热片.由于这两方面原因,所以开关电源的体积小,重量轻.
稳压范围宽.从开关电源的输出电压是由激励信号的占空比来调节的,输入信号电压的变化可以通过调频或调宽来进行补偿.这样,在工频电网电压变化较大时,它仍能够保证有较稳定的输出电压.所以开关电源的稳压范围很宽,稳压效果很好.此外,改变占空比的方法有脉宽调制型和频率调制型两种.开关电源不仅具有稳压范围宽的优点,而且实现稳压的方法也较多,设计人员可以根据实际应用的要求,灵活地选用各种类型的开关电源.
滤波的效率大为提高,使滤波电容的容量和体积大为减少.开关电源的工作频率目前基本上是工作在50kHz,是线性稳压电源的1000倍,这使整流后的滤波效率几乎也提高了1000倍；即使采用半波整流后加电容滤波,效率也提高了500倍.在相同的纹波输出电压下,采用开关电源时,滤波电容的容量只是线性稳压电源中滤波电容的1/500～1/1000.电路形式灵活多样,有自激式和他激式,有调宽型和调频型,有单端式和双端式等等,设计者可以发挥各种类型电路的特长,设计出能满足不同应用场合的开关电源.
三、开关电源的工作原理
1.交流电源输入经整流滤波成直流;
2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;
3.开关变压器次级感应出高频电压,经整流滤波供给负载;
4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.
交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;
在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;
开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;
一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源.

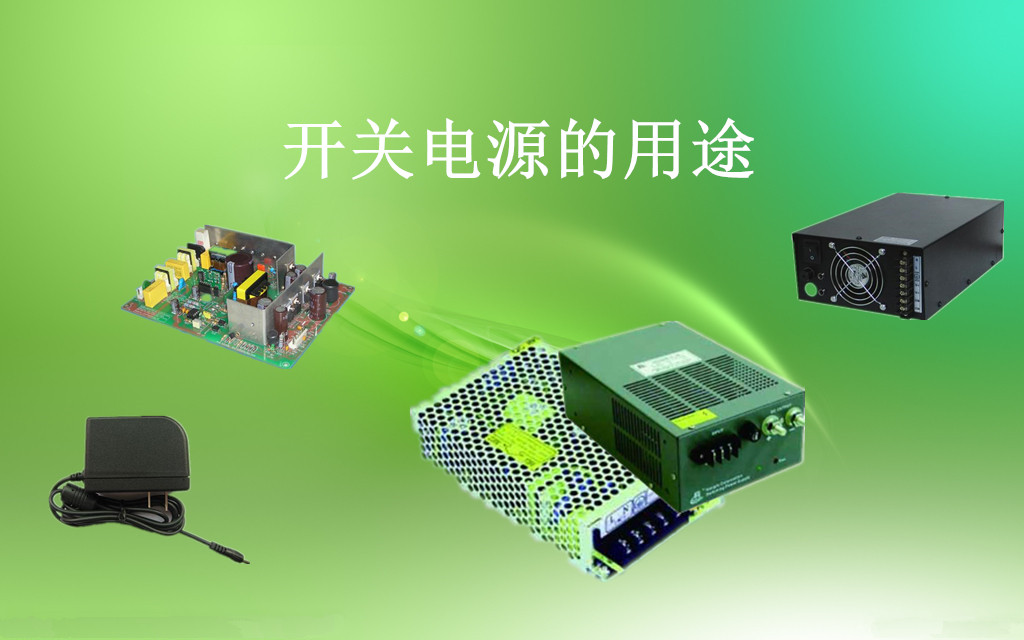

四、开关电源的用途
开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯袋，电脑机箱，数码产品和仪器类等领域。
本文从开关电源的定义、工作原理、分类、优点、用途方面分析了开关电源的相关问题，有很多不足之处望您和我一起探讨学习。
